JUNIOR II空氣充氣泵的構造及工作原理

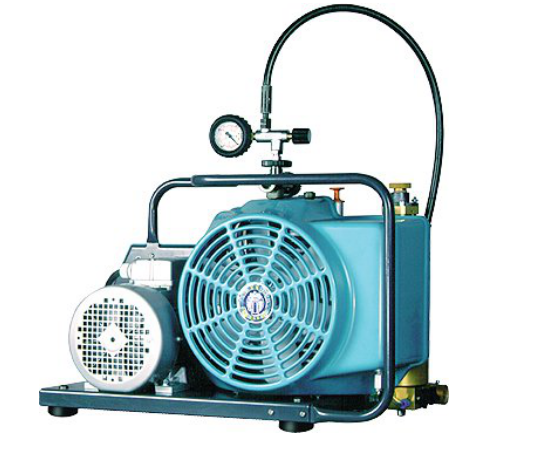

l 目前使用的便攜式高壓空氣充氣泵
l 排氣量：100升/分鐘（標準狀態）
l 排出壓力：30Mpa
l 功率：2.2kw
l 驅動方式：電動或汽油機
l 重量：46kg
l 制造標準：EU 89/392 EWG

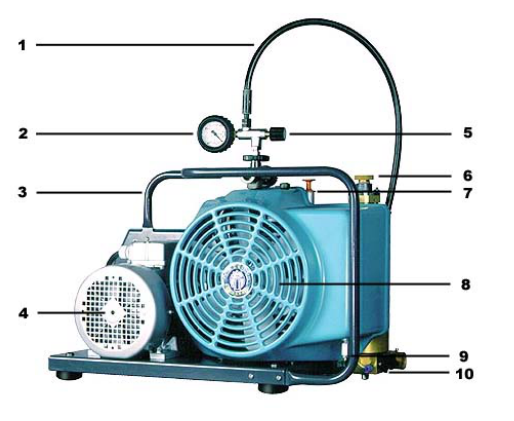

結構示意圖
? 1 高壓充氣管
? 2 壓力表
? 3 提把
? 4 380V電動機
? 5 充氣閥開關
? 6 終極安全閥
? 7 油尺及加油口
? 8 風扇
? 9 排水閥
? 10排水閥
|
采用三相電動機的壓縮機裝置 |
|
|
壓縮機裝置 |
J ⅡE-H |
|
排氣量 |
100升/分 |
|
公稱壓力 |
PN300 |
|
終壓安全閥壓力設定值 |
330巴 |
|
聲壓 |
86dB（A） |
|
噪聲 |
99dB（A） |
|
壓縮機 |
Junior 2 型 |
|
級數 |
3 |
|
氣缸數 |
3 |
|
第一級氣缸直徑 |
60 mm |
|
第二級氣缸直徑 |
28 mm |
|
第三級氣缸直徑 |
12 mm |
|
活塞沖程 |
24 mm |
|
速度 |
2300轉/分 |
|
第一級中間壓力 |
6.5巴 95psi |
|
第二級中間壓力 |
65巴 950psi |
|
壓縮機油量 |
360 cm3 12盎司 |
|
油型號 |
潤滑 |
|
外界溫度范圍 |
+5～45℃ +43～113′F |
|
壓縮機的允許傾斜角 |
10度 |
|
驅動電動機 |
三相電動機 |
|
工作電壓 |
400V 50Hz |
|
功率 |
2.2KW |
|
速度 |
2850轉/分 |
|
規格 |
90L |
|
結構類型 |
B3 |
|
外殼防護等級 |
IP54 |
